UI réactive dans Unity

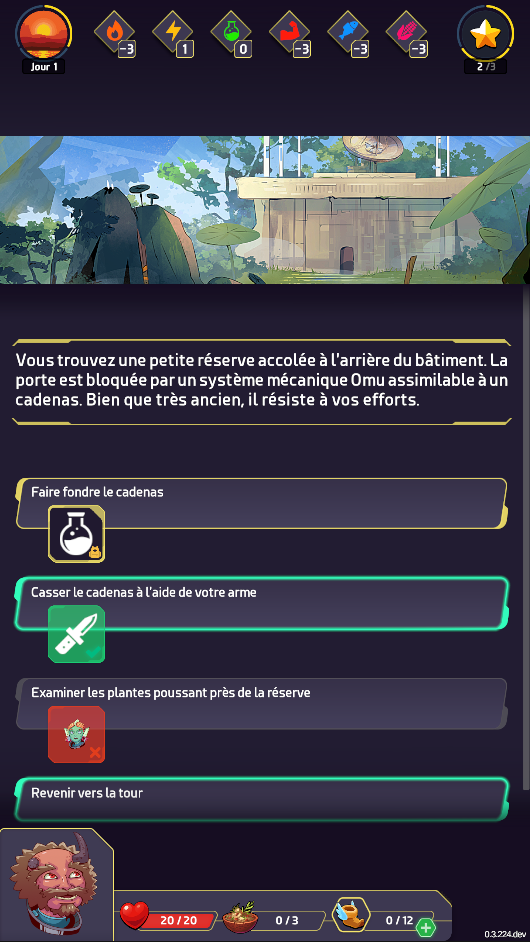

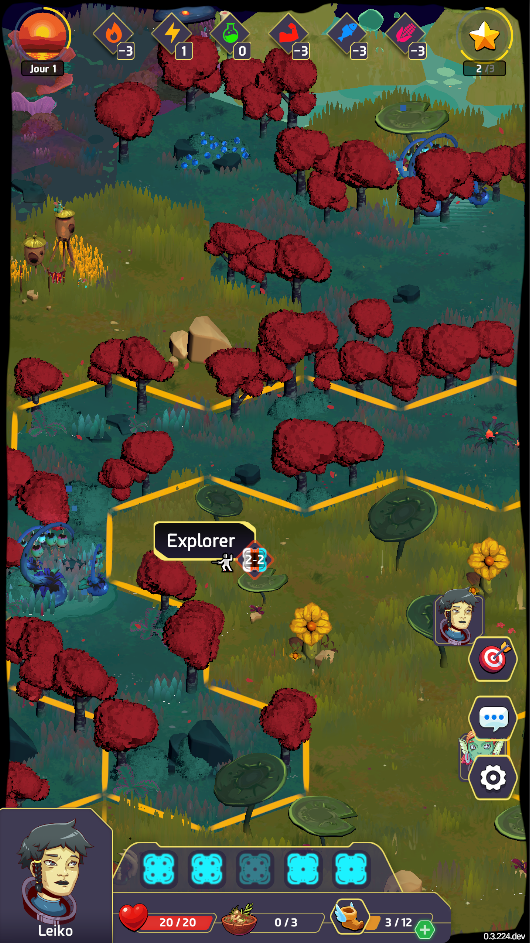

StarTeam

StarTeam

StarTeam

Contraintes

• Clients et serveur capables de jouer les actions.
  • Serveur C# (réseau et bdd)
  • Client C# (rendu)
  • Bibliothèque partagée C# (logique gameplay)
• Tours longs simultanés
• Beaucoup de UI, un peu de 3D
• Petite équipe (2 devs + 1 art + 1 gd + intervenants)

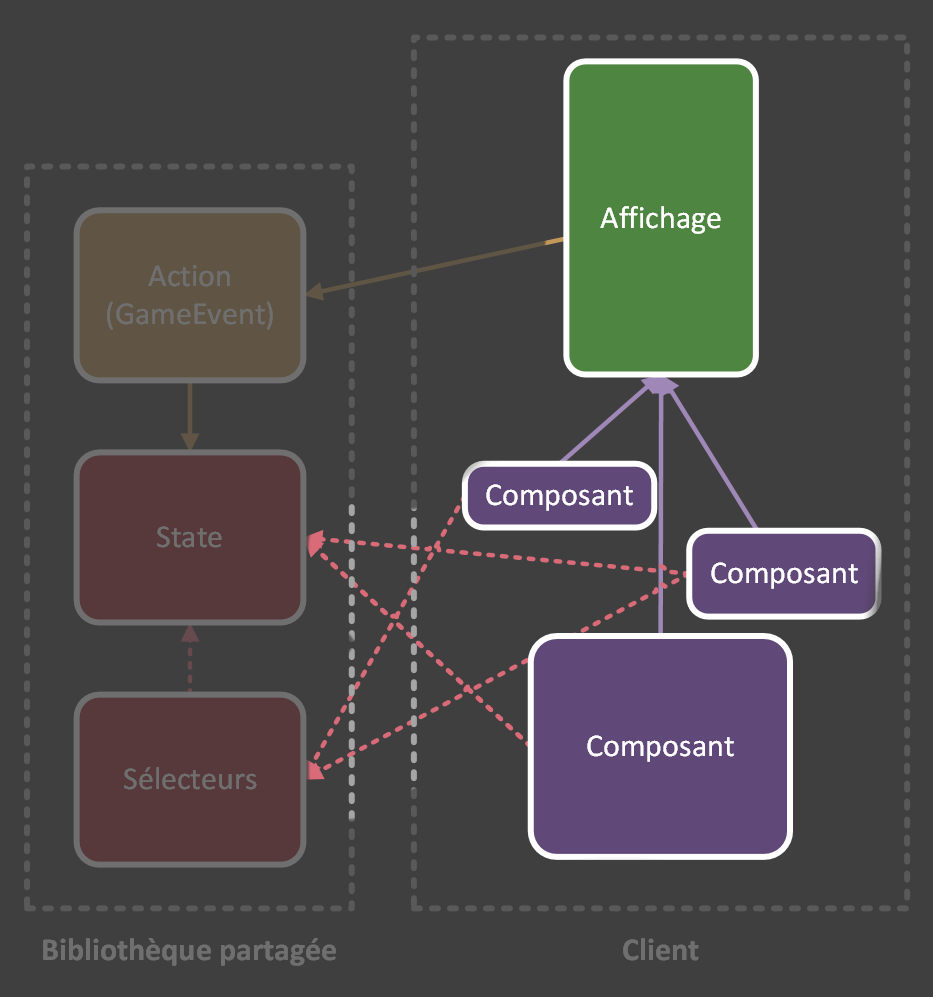

De ReactJS: une organisation en composants autonomes

public class MoralDisplay : ConnectedMonoBehaviour {
    public Slider Slider;
    public TextMeshProUGUI Text;

    // On regroupe vue et comportements
    protected override void OnSetup(State state) {
        Slider.maxValue = MoralInitialValue;

        Subscribe(state.Game.Moral, moral => {
            Slider.value = moral;
            Text.text = $"{moral}<#767676>/{Slider.maxValue}";
        });

        OnClick(Slider, () => {
            OkModal.Open("Si le moral tombe à 0, vous perdez la partie.");
        }, TimeSpan.Zero);
    }
}
public class MoralDisplay : ConnectedMonoBehaviour {
    public Slider Slider;
    public TextMeshProUGUI Text;

    // On regroupe vue et comportements
    protected override void OnSetup(State state) {
        Slider.maxValue = MoralInitialValue;

        Subscribe(state.Game.Moral, moral => {
            Slider.value = moral;
            Text.text = $"{moral}<#767676>/{Slider.maxValue}";
        });

        OnClick(Slider, () => {
            OkModal.Open("Si le moral tombe à 0, vous perdez la partie.");
        }, TimeSpan.Zero);
    }
}

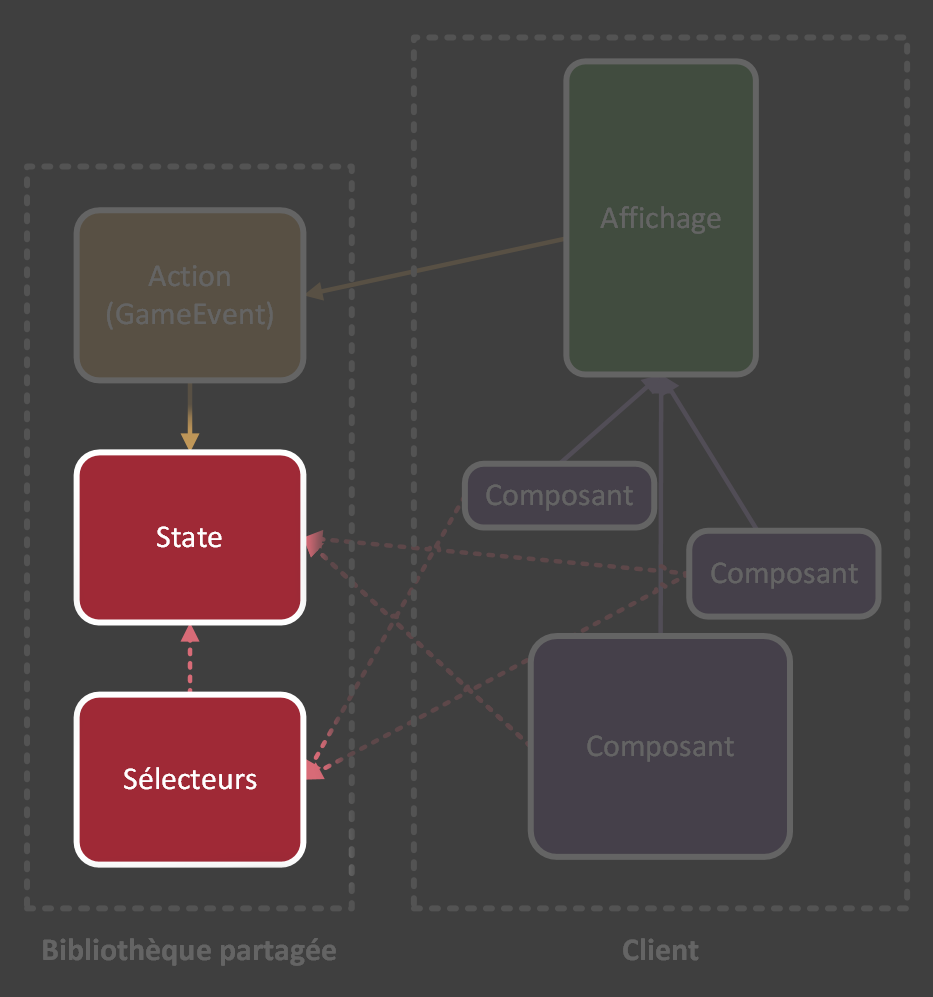

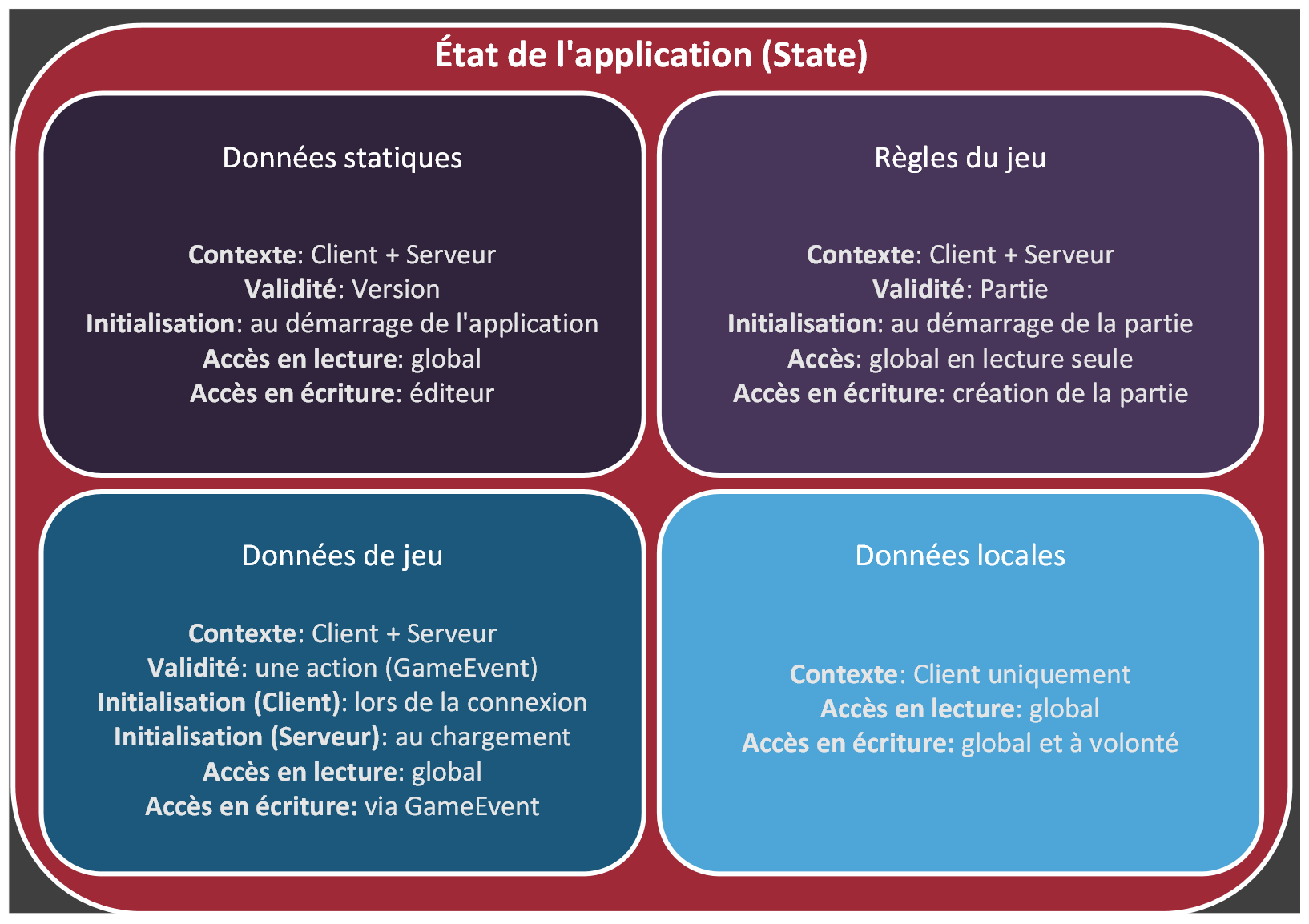

De Redux: Centralisation de l'état applicatif

• Minimal mais suffisant
  • Pas de données redondantes ou calculées
• Utilisation sélecteurs réactifs pour accéder aux données calculées ou composées
• Solution pour rendre possible l'autonomie des composants

De Redux: Le composant s'abonne aux fragments de données dont il a besoin

// Composant DiceDisplay
protected override void OnSetup(State state) {
    var diceState = state.Game.Character[this.CharacterId].Dice[this.DiceIndex];
    var selectedDiceState = state.Local.SelectedDice;

    Subscribe(diceState.Used, diceState.Color, (used, color) => {
        Face.color = Configurator.GetColor(color).WithAlpha(used ? DisabledOpacity : 1f);
    });
    Subscribe(diceState.Value, value => {
        Face.sprite = Configurator.DB.DiceFaces[Mathf.Clamp(value - 1, 0, 5)];
    });
    Subscribe(selectedDiceState, selectedDice => {
        var isSelected = selectedDice.HasValue && selectedDice.Value.DiceIndex == diceIdx;
        if (isSelected) {
            breathAnim.Play();
        } else {
            breathAnim.ResetAndStop();
        }
    });
}
// Composant DiceDisplay
protected override void OnSetup(State state) {
    var diceState = state.Game.Character[this.CharacterId].Dice[this.DiceIndex];
    var selectedDiceState = state.Local.SelectedDice;

    Subscribe(diceState.Used, diceState.Color, (used, color) => {
        Face.color = Configurator.GetColor(color).WithAlpha(used ? DisabledOpacity : 1f);
    });
    Subscribe(diceState.Value, value => {
        Face.sprite = Configurator.DB.DiceFaces[Mathf.Clamp(value - 1, 0, 5)];
    });
    Subscribe(selectedDiceState, selectedDice => {
        var isSelected = selectedDice.HasValue && selectedDice.Value.DiceIndex == diceIdx;
        if (isSelected) {
            breathAnim.Play();
        } else {
            breathAnim.ResetAndStop();
        }
    });
}

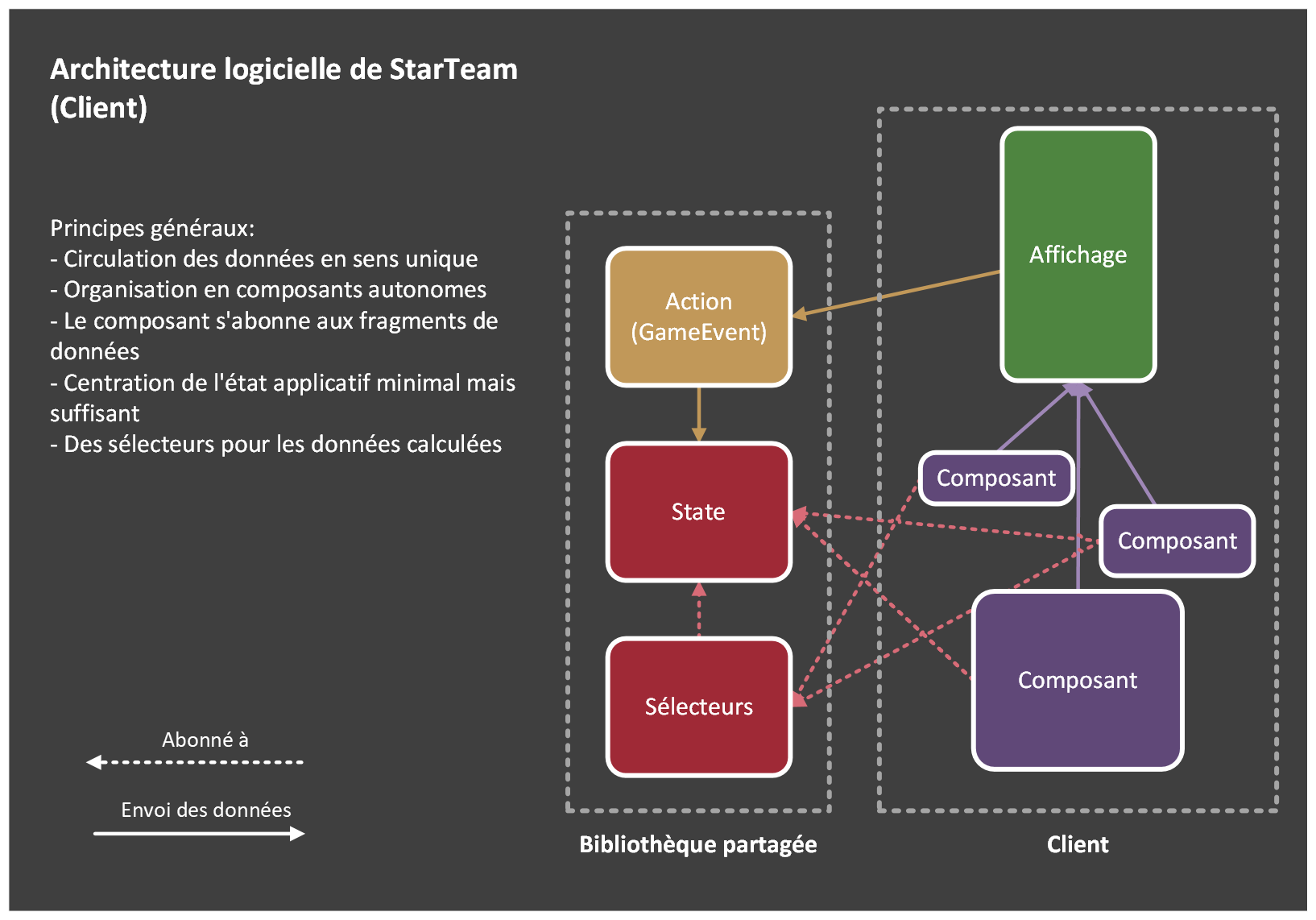

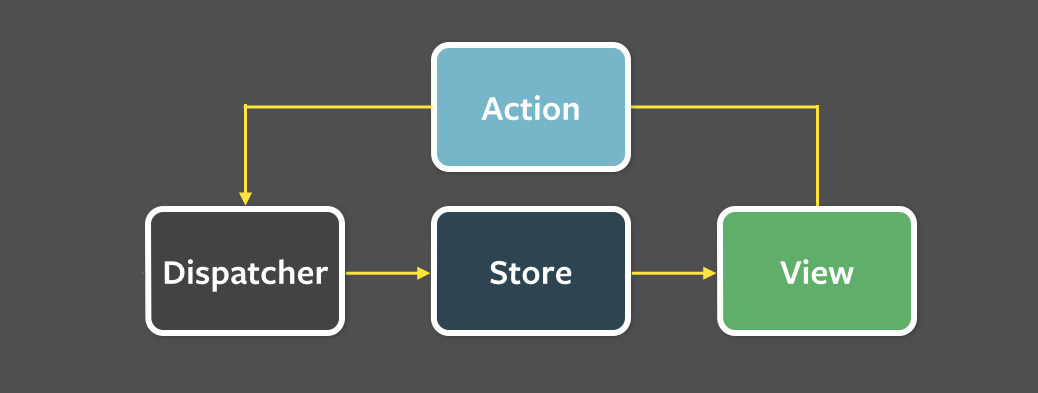

De Flux et Redux: la circulation des données en sens unique

Réactivité : type réactif

// Implémentation basée sur AsyncReactiveProperty de UniTask
// (https://github.com/Cysharp/UniTask)
var reactiveProperty = new Reactive<int>(99);
var cancellationSource = new CancellationTokenSource();

reactiveProperty.ForEachAsync(x => {  // Démarre la subscription grace à LINQ
    Debug.Log(x);                     // Réagit à chaque changement de valeur
}, cancellationSource.Token);         // Arrête la subscription grace à un token

property.Value = 90; // log 90
property.Value = 89; // log 89
cancellationSource.Cancel();
property.Value = 77; // aucun log

Réactivité : état réactif simple

public class CharacterState {
    public readonly Reactive<byte> Health;
    public CharacterState(Reactive<byte> health) {
        Health = new(health);
    }
    public void UpdateValue(CharacterState nextValue) {
        Health.Value = next.Health;
    }
}

Réactivité : état réactif composé

public class GameState {
    public readonly Reactive<byte> Moral;
    public readonly Dictionary<CharacterId, CharacterState> Characters;
    public GameState(Reactive<byte> moral, Dictionary<CharacterId, CharacterState> characters) {
        Moral = new(moral);
        Characters = new();
        // UpdateDictionary(modifyMe, targetValue, howToUpdate)
        UpdateDictionary(Characters, characters, (curr, next) => curr.UpdateValue(next));
    }
    public void UpdateValue(GameState nextValue) {
        Moral.Value = nextValue.Moral.Value;
        UpdateDictionary(Characters, characters, (curr, next) => curr.UpdateValue(next));
    }
}
public class GameState {
    public readonly Reactive<byte> Moral;
    public readonly Dictionary<CharacterId, CharacterState> Characters;
    public GameState(Reactive<byte> moral, Dictionary<CharacterId, CharacterState> characters) {
        Moral = new(moral);
        Characters = new();
        // UpdateDictionary(modifyMe, targetValue, howToUpdate)
        UpdateDictionary(Characters, characters, (curr, next) => curr.UpdateValue(next));
    }
    public void UpdateValue(GameState nextValue) {
        Moral.Value = nextValue.Moral.Value;
        UpdateDictionary(Characters, characters, (curr, next) => curr.UpdateValue(next));
    }
}
public class GameState {
    public readonly Reactive<byte> Moral;
    public readonly Dictionary<CharacterId, CharacterState> Characters;
    public GameState(Reactive<byte> moral, Dictionary<CharacterId, CharacterState> characters) {
        Moral = new(moral);
        Characters = new();
        // UpdateDictionary(modifyMe, targetValue, howToUpdate)
        UpdateDictionary(Characters, characters, (curr, next) => curr.UpdateValue(next));
    }
    public void UpdateValue(GameState nextValue) {
        Moral.Value = nextValue.Moral.Value;
        UpdateDictionary(Characters, characters, (curr, next) => curr.UpdateValue(next));
    }
}

Outils de lecture du state

• Les accesseurs pour faciliter l'utilisation et découpler l'utilisation du state de sa forme
• Des sélecteurs pour mettre en cache des données calculées et les exposer réactivement
• Un composant surchargeable qui fournit les accès au contexte de l'application (ConnectedMonoBehaviour)

Accesseurs

// Get region state
public static RegionState GetRegion(this GameState gameState, int regionIndex) {
    return gameState.Regions[regionIndex];
}

// Check if an item is in the designated character's inventory.
public static bool CharactersHaveItem(this GameState gameState, CharacterId c, ItemId i) {
    foreach (var inventorySlot in gameState.Characters[c].Inventory.Slots) {
        if (inventorySlot.Item.Value == i && inventorySlot.Quantity.Value > 0) return true;
    }

    return false;
}

Sélecteurs

var canMoveToRegionSelector = new Reactive<bool>();
// CombineLatest est un outil de Unitask pour aggréger des sources réactives
CombineLatest(state.Local.SelectedRegion, state.Game.IsTurnOver).ForEachAsync(
    // Met à jour canMoveToRegionSelectors à chaque fois que la valeur de
    // SelectedRegion ou IsTurnOver est modifié
    (region, turnOver) => canMoveToRegionSelectors.Value = region != null && !turnOver,
    cancelSelectorsToken
);

ConnectedMonoBehaviour

public abstract class ConnectedMonoBehaviour : MonoBehaviour {
    // En fin de vie on annulera le token pour débrancher toutes ses subscriptions
    internal CancellationTokenSource? _resetSource;
    protected CancellationToken ResetToken => _resetSource.Token;
    // Expose automatiquement une instance qui contient le State de l'application
    protected GameManager GameManager;
    // Ici le composant pourra se brancher au state et événements
    protected abstract void OnSetup(State state);

    protected virtual void OnEnable() {
        if (!_isSetup) {
            _isSetup = true;
            _resetSource?.Cancel(false);
            _resetSource = new CancellationTokenSource();
            OnSetup(GameManager.State);
        }
    }
    public virtual void Dispose() {
        _resetSource?.Cancel(false);
        _isSetup = false;
    }
    protected virtual void OnDestroy() {
        Dispose();
    }
}

ConnectedMonoBehaviour à l'œuvre

public class MoralDisplay : ConnectedMonoBehaviour {
    public Slider Slider;
    public TextMeshProUGUI Text;

    // On regroupe vue et comportements
    protected override void OnSetup(State state) {
        Slider.maxValue = MoralInitialValue;

        Subscribe(state.Game.Moral, moral => {
            Slider.value = moral;
            Text.text = $"{moral}<#767676>/{Slider.maxValue}";
        });

        OnClick(Slider, () => {
            OkModal.Open("Si le moral tombe à 0, vous perdez la partie.");
        }, TimeSpan.Zero);
    }
}

ConnectedMonoBehaviour à l'œuvre

// Composant DiceDisplay
protected override void OnSetup(State state) {
    var diceState = state.GetDice(this.CharacterId, transform.GetSiblingIndex());
    var selectedDiceState = state.Local.SelectedDice;

    Subscribe(diceState.Used, diceState.Color, (used, color) => {
        Face.color = Configurator.GetColor(color).WithAlpha(used ? DisabledOpacity : 1f);
    });
    Subscribe(diceState.Value, value => {
        Face.sprite = Configurator.DB.DiceFaces[Mathf.Clamp(value - 1, 0, 5)];
    });
    Subscribe(selectedDiceState, selectedDice => {
        var isSelected = selectedDice.HasValue && selectedDice.Value.DiceIndex == diceIdx;
        if (isSelected) {
            breathAnim.Play();
        } else {
            breathAnim.ResetAndStop();
        }
    });
}

Limite 1 : Lourdeur et rigueur

• Le state devra suivre une structure cohérente et respecter l'intégrité des références
  • Soit en contrôlant avec le l'outillage
  • Soit en faisant preuve de rigueur (code reviews et bonne compréhension des mécaniques par tous les membres de l'équipe)
• Les changements de states doivent être spécifiés et normalisés via des actions

Limite 2 : Animations et transitions

• Les états n'indiquent que la situation finale
• Chaque composant est autonome pour passer de son état actuel vers son état cible, ce qui rend l'orchestration difficile.

Limite 3 : peu utile si pas de cache

• Les composants qui se mettent à jour chaque update pourront lire la valeur depuis le state mais bénéficient peu de la réactivité.
• Utile pour la UI et les invalidation de cache
• Peu utile pour les objets 3D ou 2D de la scène branché sur la boucle update

Raison 1 : Performances

• Invalider le cache de manière précise pour ne recalculer que le nécessaire

Raison 2 : Cohérence d'affichage

• En privilégiant une mécanique déclarative plutôt qu'événementielle, on limite les erreurs d'affichage

Raison 3 : Injection d'état

• Phase de dev:
  • mettre le jeu dans l'état où la fonctionnalité est testable
• Phase de debug:
  • attacher une image de l'état du jeu lors d'une remontée de bug
  • mettre le jeu dans l'état où le bug est reproductible
• Phase de runtime:
  • initialiser une sauvegarde de n'importe quel état

Raison 4 : Maîtrise de la complexité

• En ayant des composants autonomes, on cloisonne la complexité.

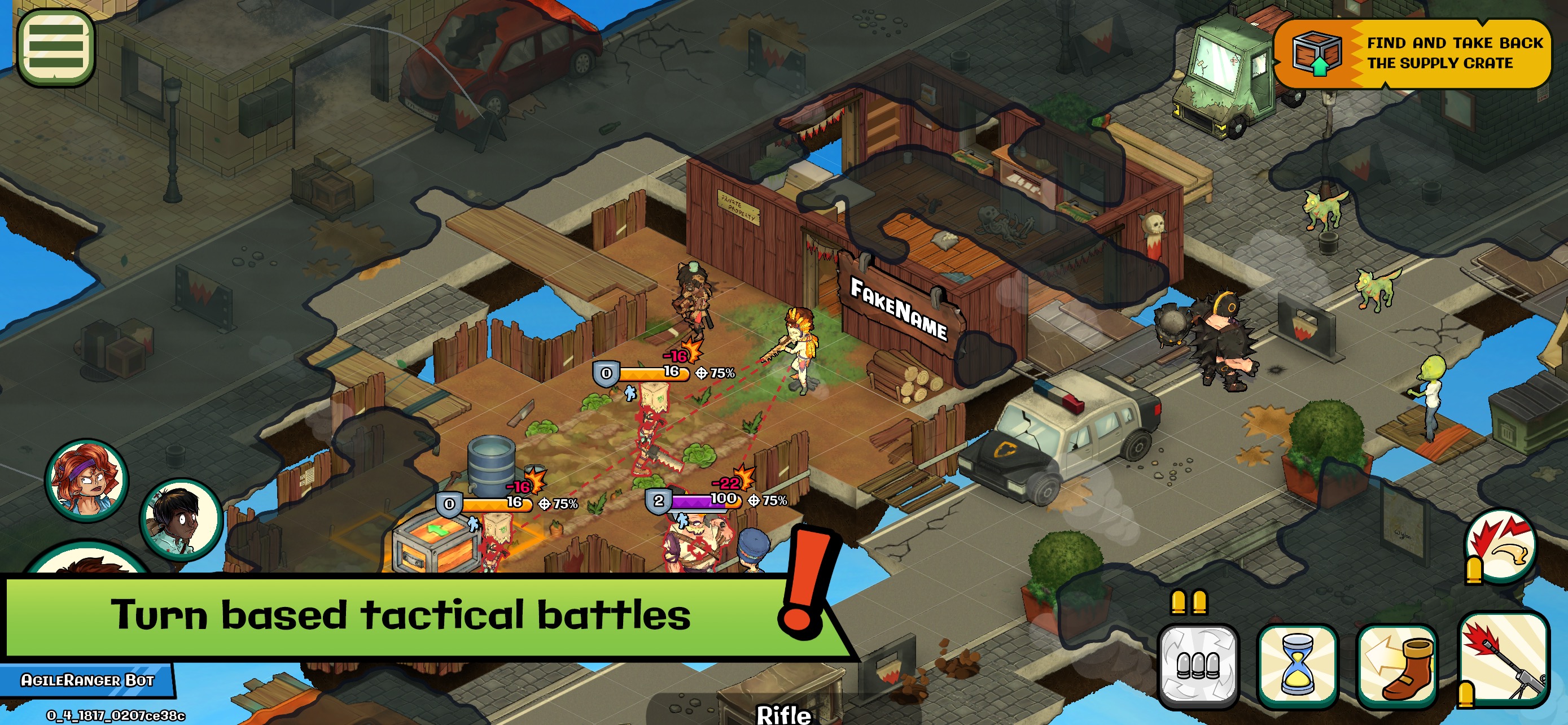

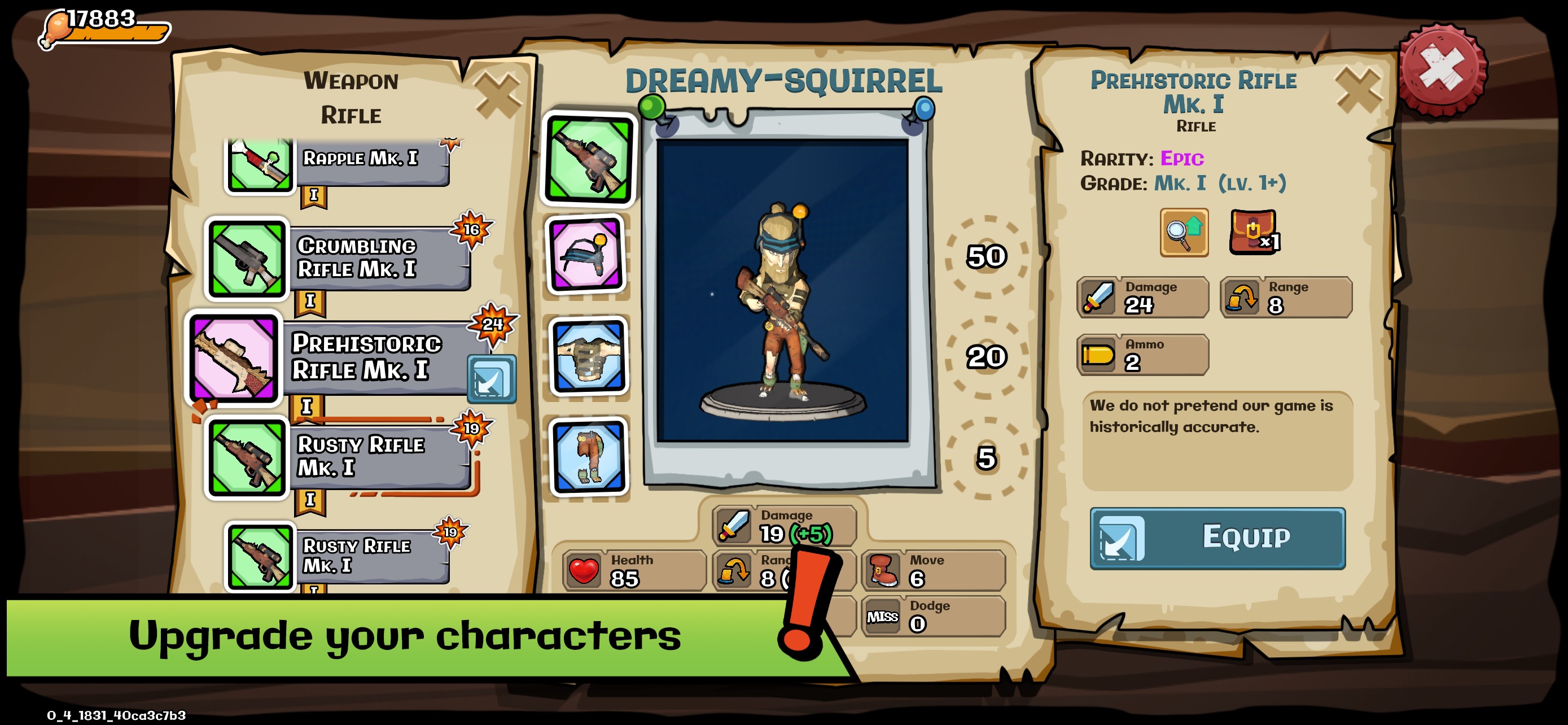

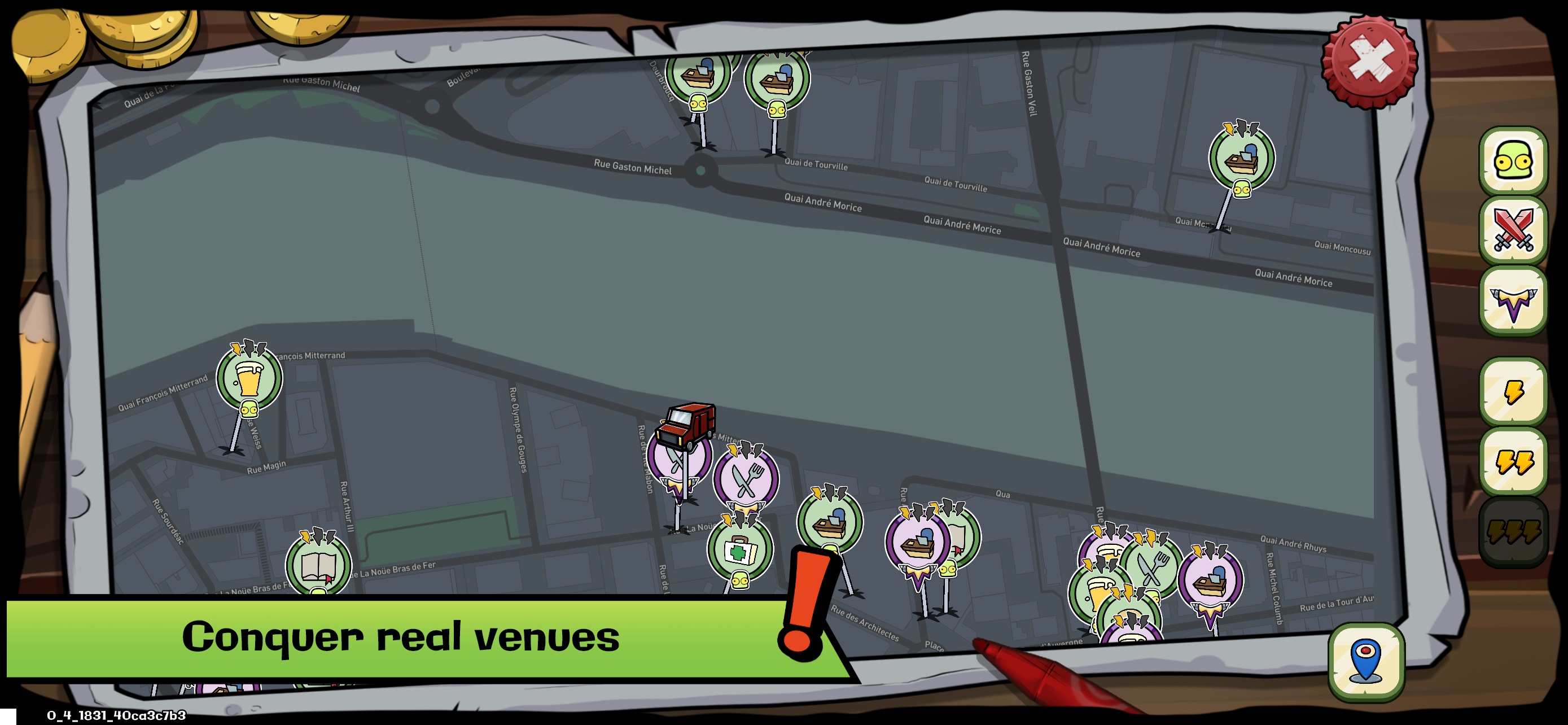

City Invaders

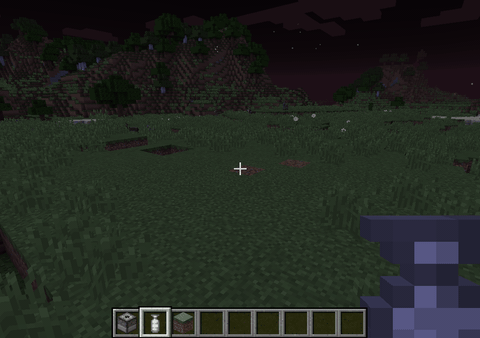

Mod minecraft - Capsule
